Сварочный участок редко бывает идеальным с точки зрения воздуха. Даже если в цехе работает общеобменная вентиляция, при сварке рядом с рабочим местом всё равно образуется дым, аэрозоль, мелкодисперсная пыль и продукты термического разложения покрытий, масел или загрязнений на металле. Сварщик видит это первым: дым поднимается от зоны дуги, тянется к лицу, уходит в сторону соседнего поста, оседает на оборудовании и постепенно ухудшает санитарную обстановку.
Сварочный стол со встроенной вытяжкой решает эту задачу локально. Его смысл не в том, чтобы заменить всю вентиляцию цеха, а в том, чтобы забрать загрязнение максимально близко к источнику. Чем раньше сварочный аэрозоль попадает в поток вытяжного воздуха, тем меньше он распространяется по участку, оседает на поверхностях и попадает в зону дыхания работников.
Если дым уже разошёлся по помещению, общеобменной вентиляции приходится разбавлять и удалять загрязнённый воздух из большого объёма. Если же аэрозоль снимается прямо у стола, нагрузка на участок снижается. В этом и заключается главное отличие локального решения от попытки решить проблему только общим воздухообменом.
Почему сварочный аэрозоль важно удалять у источника
Сварочный аэрозоль образуется в зоне высокой температуры. Его состав зависит от металла, присадочного материала, покрытия, режима сварки, защитного газа и состояния поверхности детали. В воздух попадают мелкие частицы оксидов металлов, продукты испарения и конденсации, а также газы, которые возникают при нагреве и взаимодействии материалов.
Главная проблема в том, что такие загрязнения быстро смешиваются с воздухом. Сначала они находятся рядом с местом сварки, но затем поднимаются тепловым потоком, уходят в сторону, попадают под движение воздуха от ворот, кран-балки, вентиляции, людей и соседних рабочих мест. Если локального съёма нет, загрязнение перестаёт быть проблемой одного поста и становится общей проблемой участка.
Удаление у источника работает эффективнее по простой причине: нужно захватить меньший объём загрязнённого воздуха. Не весь цех, не облако под потолком, а именно зону, где аэрозоль ещё не успел рассеяться. Поэтому вытяжной стол полезен там, где сварка выполняется на постоянном рабочем месте, с деталями подходящих размеров и повторяемыми операциями.

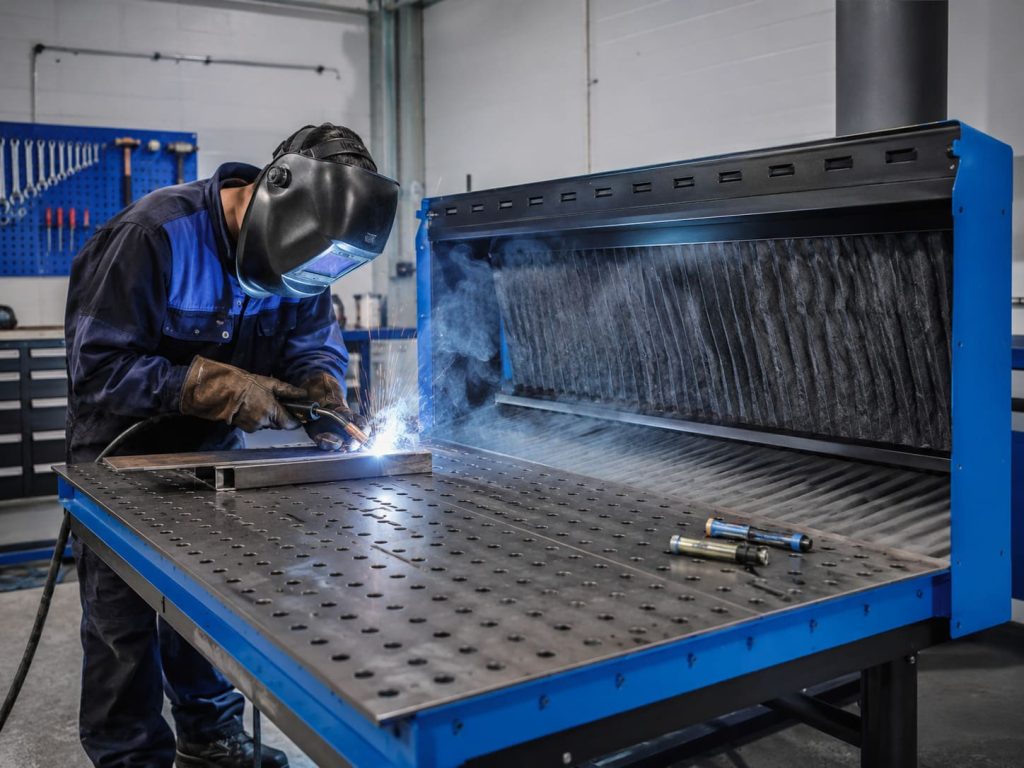

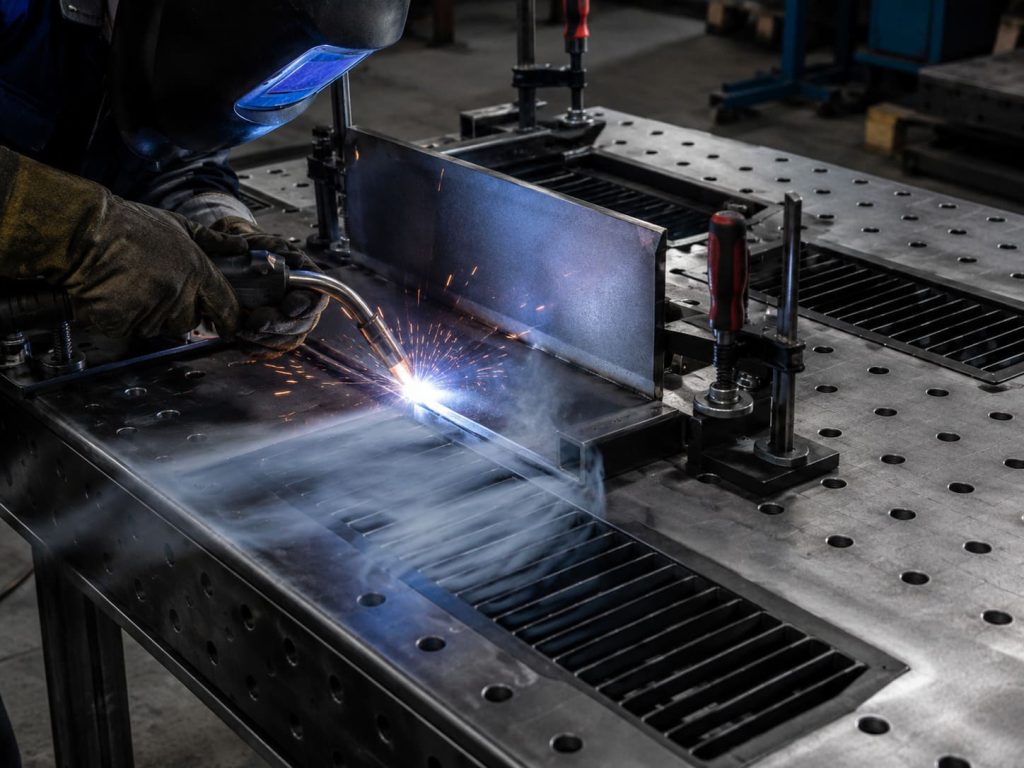

Как работает стол со встроенной вытяжкой
Встроенная вытяжка в сварочном столе обычно организована через рабочую поверхность, заднюю или боковую зону съёма, нижний короб, щелевые каналы, решётки или комбинацию этих элементов. Конкретная схема зависит от конструкции стола и задач поста. Общая логика одна: рядом с зоной сварки создаётся направленный поток воздуха, который уводит дым и аэрозоль в систему фильтрации или вентиляции.
В отличие от вытяжного рукава, который нужно каждый раз правильно подвести к точке сварки, стол работает как часть рабочего места. Деталь находится на поверхности, сварка выполняется в зоне стола, а вытяжка уже встроена в пост. Это удобно для операций, где сварщик часто меняет мелкие или средние заготовки, работает за одним местом и выполняет повторяемые швы.
Но встроенная вытяжка эффективна только тогда, когда зона образования дыма находится в пределах действия воздушного потока. Если деталь слишком высокая, сварка идёт далеко от зоны съёма, поток перекрыт оснасткой или заготовкой, эффективность падает. Поэтому выбор такого стола должен учитывать реальные детали, а не только габариты из спецификации.
Чем локальная вытяжка отличается от общеобменной вентиляции
Общеобменная вентиляция нужна для всего помещения. Она поддерживает общий воздухообмен, снижает концентрацию загрязнений, помогает удалять тепло и обеспечивает общий санитарный режим. Но она не всегда успевает забрать загрязнение именно из зоны дыхания сварщика.
Локальная вытяжка работает иначе. Её задача — перехватить дым до того, как он разойдётся по цеху. Это особенно важно при сварке мелких деталей, точечных операций, сборке узлов на столе, пайке, зачистке и других работах, где загрязнение образуется в ограниченной зоне. В таких условиях встроенный съём может заметно улучшить воздух прямо на рабочем месте.
Оптимальная система обычно сочетает оба подхода: локальный съём у источника и общеобменную вентиляцию помещения. Локальная вытяжка снижает распространение аэрозоля, а общеобменная система поддерживает общую воздушную среду. Если оставить только общий воздухообмен, часть дыма всё равно проходит через рабочую зону. Если оставить только локальный стол без общей вентиляции, участок может столкнуться с накоплением остаточных загрязнений, тепла и запахов.
Что меняется для сварщика
Первое заметное изменение — меньше дыма в непосредственной зоне работы. Если вытяжка подобрана и настроена правильно, сварщик меньше сталкивается с облаком аэрозоля перед лицом. Видимость зоны шва улучшается, рабочее место становится чище, а соседние посты меньше получают загрязнений от одной операции.
Второе изменение — меньше оседания пыли и налёта на столе, оснастке, инструментах и близлежащих поверхностях. Сварочный аэрозоль не исчезает полностью, но его распространение снижается. Это упрощает уборку и уменьшает вторичное загрязнение, когда осевшая пыль снова поднимается в воздух при перемещении деталей, продувке или зачистке.
Третье изменение связано с дисциплиной рабочего места. Стол со встроенной вытяжкой заставляет иначе организовать пост: детали должны располагаться в зоне съёма, лишние предметы не должны перекрывать поток, фильтры и каналы нужно обслуживать. Это несложно, но требует привычки и контроля.
Расход воздуха и зона захвата
Эффективность встроенной вытяжки зависит от расхода воздуха и скорости захвата в рабочей зоне. Если расход слишком мал, дым будет уходить мимо стола. Если слишком велик и поток организован неправильно, могут появиться неудобные сквозняки, нарушение защитной газовой среды или лишний шум. Поэтому задача не сводится к принципу «чем больше, тем лучше».
Важно учитывать тип сварки, габариты деталей, расположение шва, направление теплового потока и расстояние до зоны съёма. Для низких и средних деталей, которые лежат на столе, встроенная вытяжка может работать хорошо. Для высоких конструкций, объёмных корпусов или сварки на удалённой от поверхности высоте может понадобиться дополнительный вытяжной рукав, зонт или другое локальное решение.
Зона захвата должна совпадать с реальной зоной образования дыма. Если вытяжная щель находится сзади, а сварка выполняется у переднего края стола, эффективность будет ниже. Если деталь перекрывает решётку, поток ослабевает. Если сварщик постоянно разворачивает изделие, нужно заранее понимать, как изменится направление дыма.
Влияние на санитарную обстановку участка
Санитарная обстановка — это не только концентрация вредных веществ в воздухе. Это ещё и видимость, чистота рабочих поверхностей, запах, количество осевшего загрязнения, состояние фильтров, организация уборки и комфорт работы. Вытяжной стол влияет на все эти факторы, если он встроен в систему участка правильно.
При локальном съёме меньше дыма уходит в общую зону. Воздух становится менее мутным, запах сварки распространяется слабее, а соседние рабочие места получают меньше аэрозоля. На оборудовании и стенах медленнее появляется налёт. Инструменты, оснастка и заготовки меньше загрязняются. Для небольшого участка это особенно заметно: один пост с активной сваркой может сильно влиять на всё помещение.
Кроме того, встроенная вытяжка помогает навести порядок в самом процессе. Если раньше сварщик варил там, где удобно, а дым уходил куда придётся, то теперь рабочая зона привязана к столу. Это облегчает контроль условий труда: проще понять, где образуется загрязнение, как оно удаляется, когда менять фильтры и что проверять при обслуживании.
Нормативы и контроль условий труда
На сварочном участке важно не просто поставить вытяжку, а подтвердить, что условия труда действительно улучшились. Для этого оценивают концентрации загрязняющих веществ, работу вентиляции, состояние фильтров, скорость воздуха в зоне съёма, организацию поста и фактический режим сварки. Нормативы задают требования к допустимым концентрациям вредных веществ и к организации безопасной работы, но конкретное решение всегда зависит от процесса.
Встроенная вытяжка может быть частью комплекса мер по снижению воздействия сварочного аэрозоля. Но она не отменяет средства индивидуальной защиты, технологическую дисциплину, подготовку поверхности, удаление масел и загрязнений с металла, а также контроль вентиляции.
Для производственного руководителя и специалиста по охране труда важно фиксировать не только факт установки оборудования, но и его реальную работу. Проверять нужно не только паспортные параметры, но и то, как стол используется каждый день: не перекрыты ли каналы, включают ли вытяжку до начала сварки, не заполнены ли фильтры, не изменились ли детали и режимы.
Где встроенная вытяжка особенно полезна
Сварочный стол со встроенной вытяжкой особенно уместен для мелких и средних деталей, повторяемых операций, слесарно-сварочных постов, учебных и ремонтных зон, участков с ограниченной площадью и работ, где загрязнение образуется прямо на поверхности стола. Он помогает при сварке небольших узлов, прихватке, пайке, зачистке и других локальных операциях.
Такое решение удобно, если сварщик часто работает за одним постом и выполняет похожие задачи. В этом случае проще организовать постоянную зону съёма, обеспечить порядок на столе и настроить процесс. Если же детали крупные, высокие или постоянно перемещаются краном, одного стола может быть недостаточно. Тогда его нужно сочетать с другими средствами вентиляции.
При модернизации поста важно сравнивать не только размеры рабочей поверхности, но и зону съёма, способ подключения, фильтрацию, обслуживание и реальные операции сварщика. Поэтому сварочный стол со встроенной вытяжкой стоит рассматривать как часть системы вентиляции участка, а не как отдельную мебель с вентилятором.
Ограничения решения
Главное ограничение вытяжного стола — радиус действия. Он не забирает дым из любой точки цеха. Если сварка выполняется выше зоны захвата или сбоку от стола, эффективность падает. Если деталь закрывает вытяжные отверстия, поток нарушается. Если сварщик работает на крупной конструкции, которая выходит за пределы стола, нужно оценивать, куда реально идёт дым.
Второе ограничение — обслуживание. Фильтры, каналы, вентиляторы и решётки требуют регулярной проверки. Забитая система может выглядеть работающей, шуметь и даже создавать слабый поток, но фактически удалять загрязнения хуже. Это коварный вариант: оборудование вроде есть, а санитарный эффект уже потерян.
Третье ограничение — совместимость с технологией сварки. При некоторых процессах сильный поток воздуха рядом с дугой может мешать защитной газовой среде. Поэтому важно настроить вытяжку так, чтобы она удаляла аэрозоль, но не ухудшала качество шва.
Ошибки при выборе и эксплуатации
Первая ошибка — выбирать стол только по габаритам, не оценивая реальные детали и направление дыма. Размер рабочей поверхности важен, но не менее важны зона съёма, расположение вытяжных каналов и удобство работы сварщика.
Вторая ошибка — считать, что встроенная вытяжка заменит всю вентиляцию участка. Она помогает локально, но не отменяет общеобменный воздухообмен, контроль концентраций и организацию безопасности.
Третья ошибка — забывать про расход воздуха и обслуживание. Если фильтры забиты, каналы загрязнены, а вентилятор работает не в расчётном режиме, эффективность падает. При этом внешне пост может выглядеть исправным, но дым всё равно будет уходить в рабочую зону.
Четвёртая ошибка — не обучать персонал. Сварщик должен понимать, где эффективная зона съёма, как располагать деталь, когда включать вытяжку, что нельзя перекрывать и кому сообщать о снижении тяги. Без этого даже хорошее оборудование превращается в дорогую подставку под заготовки.
Как оценить эффект после внедрения
Оценивать результат стоит не только по субъективному ощущению «стало меньше дыма». Нужно смотреть на несколько признаков: видимость в зоне сварки, скорость загрязнения поверхностей, состояние воздуха около поста, результаты производственного контроля, стабильность тяги, уровень шума, удобство работы и частоту обслуживания фильтров.
Полезно сравнить участок до и после внедрения. Где раньше оседал налёт? Как быстро загрязнялись соседние поверхности? Жалоб стало меньше или нет? Удобно ли сварщику работать на новом посту? Не мешает ли вытяжка качеству шва? Ответы на эти вопросы показывают, работает ли решение в реальных условиях, а не только красиво выглядит в паспорте оборудования.
Также важно отслеживать изменения со временем. Новый стол и чистый фильтр почти всегда дают лучший результат, чем система через полгода без обслуживания. Поэтому санитарная эффективность — это не разовое событие, а регулярный процесс контроля.
Вывод
Сварочный стол со встроенной вытяжкой улучшает санитарную обстановку на участке за счёт локального удаления сварочного аэрозоля. Он помогает забрать дым рядом с источником, снизить распространение загрязнений, улучшить видимость, уменьшить оседание налёта и сделать рабочее место более управляемым.
Но такой стол не заменяет всю вентиляцию цеха и не решает проблему автоматически. Его эффективность зависит от расхода воздуха, зоны захвата, типа сварки, размеров детали, расположения шва, обслуживания фильтров и дисциплины персонала. Если всё это учтено, встроенная вытяжка становится полезным элементом санитарной системы участка.
Лучший результат получается тогда, когда вытяжной стол рассматривают не как отдельную покупку, а как часть технологии: вместе с организацией поста, контролем воздуха, обслуживанием оборудования и обучением работников. Тогда санитарная обстановка меняется не на бумаге, а в реальной зоне сварки, где это действительно важно.
